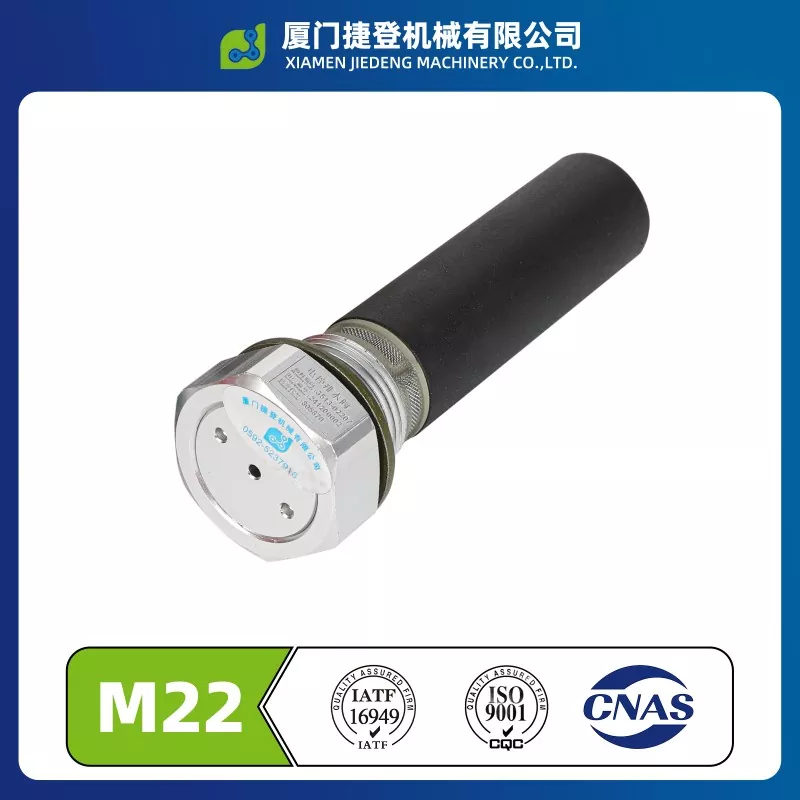

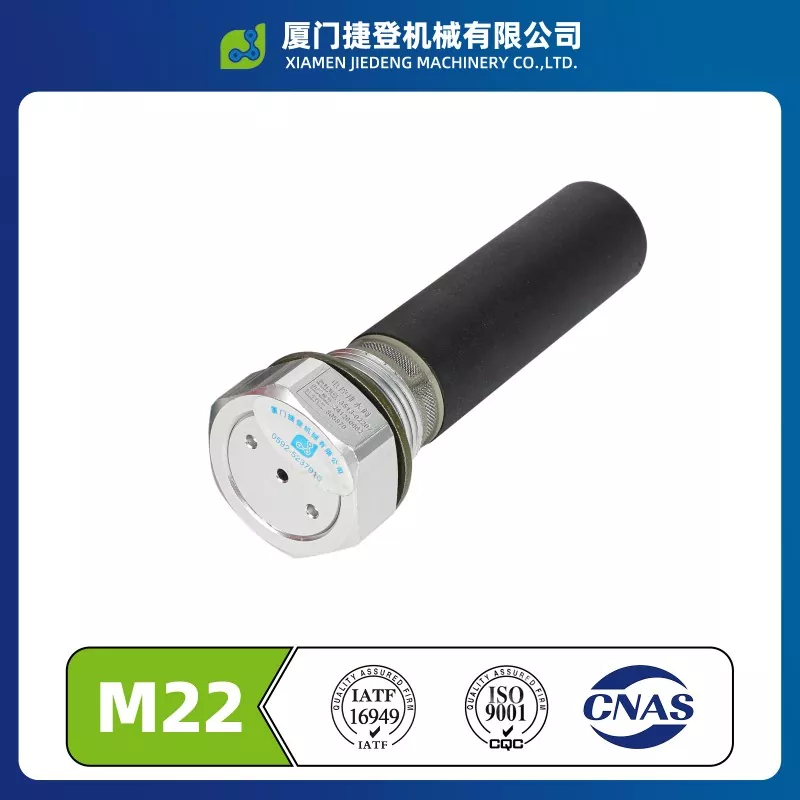

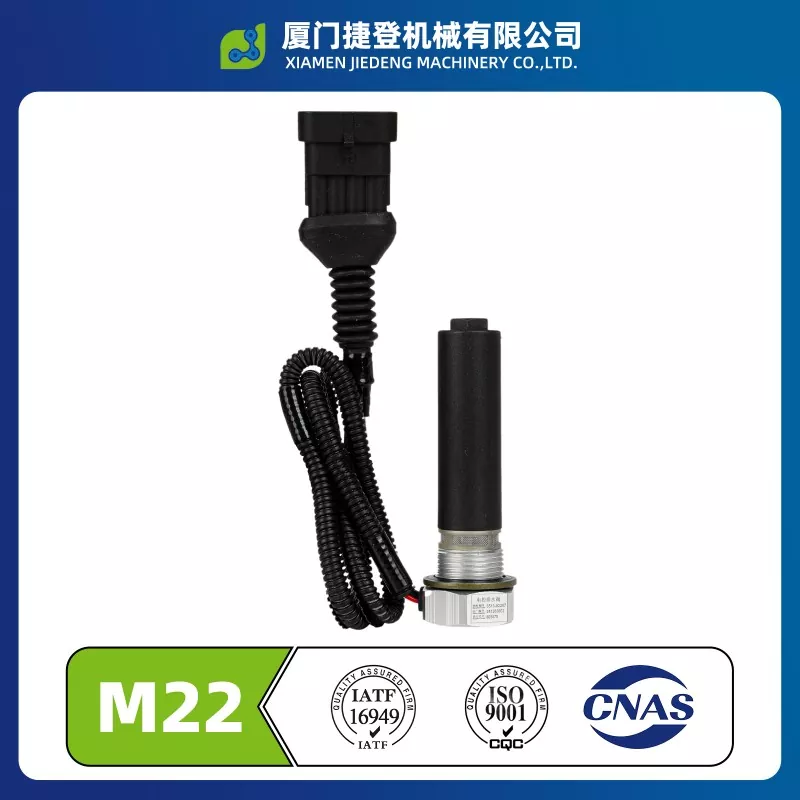

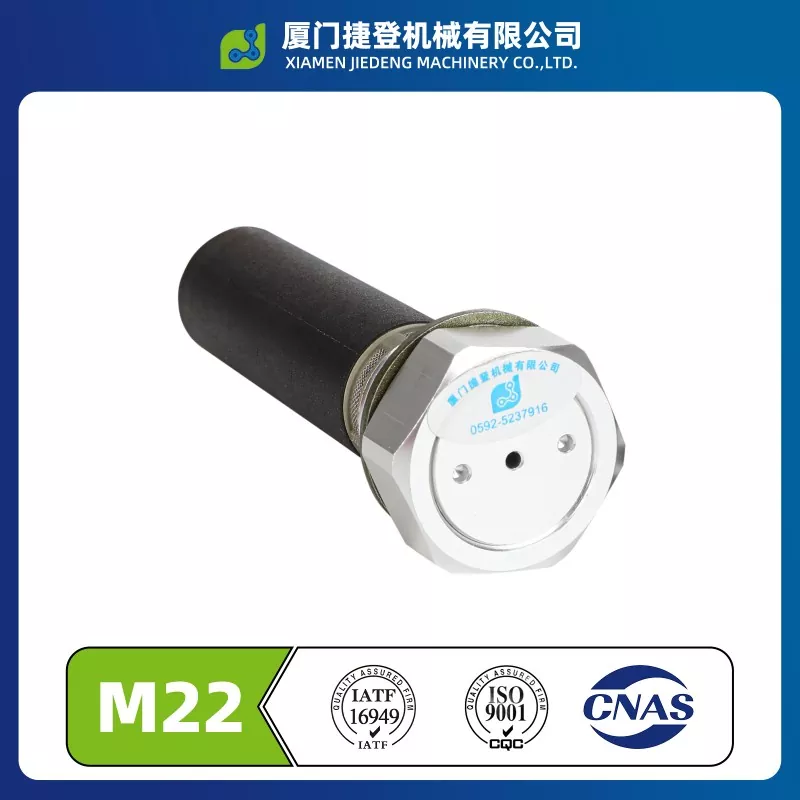

Valvola di condensazione del sistema frenante pneumatico

Xiamen Jiedeng JD-DDPS-004, un eccezionale produttore cinese, produce la valvola di condensazione del sistema di freno pneumatico utilizzando linee di assemblaggio standardizzate. Caratterizzato da una protezione a tripla tenuta sui componenti critici e da una tecnologia di impregnazione adesiva AB automatizzata professionale, il prodotto aderisce a un sistema di controllo qualità a tre livelli durante l'intero processo di produzione. Con un'eccellente affidabilità di tenuta e un assemblaggio coerente, garantisce prestazioni stabili a lungo termine in condizioni di alta pressione e ampia temperatura, rendendolo una scelta premium per i sistemi frenanti ad aria compressa dei veicoli commerciali.

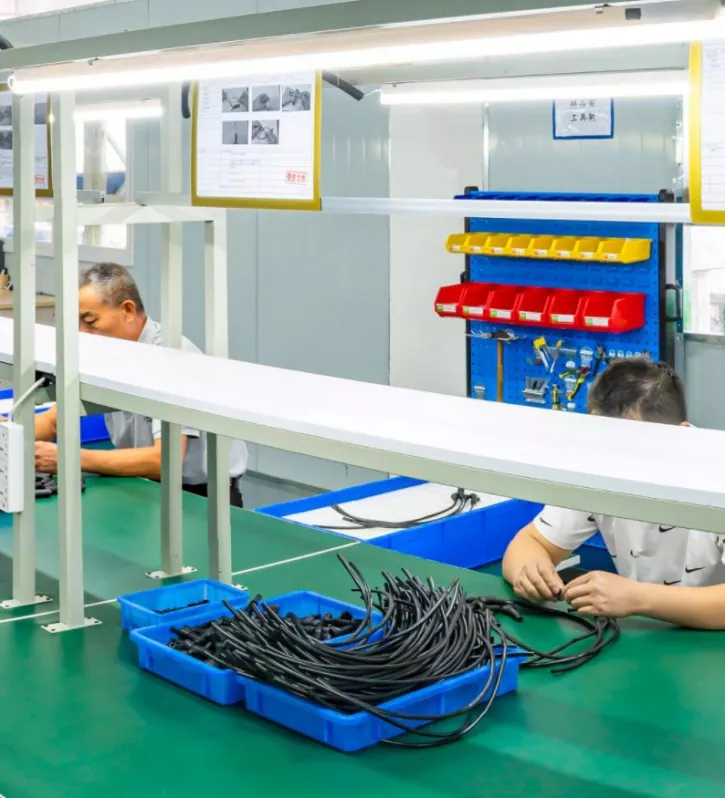

Linea di assemblaggio modulare

La valvola di scarico dell'elettrovalvola JD-DDPS-004 adotta una modalità di produzione della catena di montaggio modulare completamente automatica, appositamente personalizzata per la valvola di drenaggio dei serbatoi d'aria dei veicoli commerciali. L'intero processo di produzione è suddiviso in 12 fasi standard indipendenti, tra cui lo smontaggio della testa pilota, la pressatura della bobina, l'installazione del filtro ad alta precisione, l'applicazione della colla sigillante, la calibrazione del corpo valvola e il test della pressione.

Il processo produttivo è altamente specializzato e standardizzato. Ogni postazione di lavoro rispetta rigorosamente un tempo di lavoro standard di 15-30 secondi per pezzo. La capacità produttiva stabile dell'officina può raggiungere i 200 pezzi l'ora, con una capacità produttiva giornaliera di oltre 4.800 pezzi. Ciò può soddisfare le esigenze di ordini di esportazione su larga scala, acquisti collettivi di flotte e servizi post-vendita di sostituzione dei lotti.

Tutte le postazioni di lavoro sono dotate di attrezzature su misura, maschere di posizionamento e apparecchiature di calibrazione della coppia, eliminando completamente errori operativi incrociati come disallineamento, allentamento e deviazioni di montaggio nell'assemblaggio manuale dei componenti.

Allo stesso tempo, i prodotti sono dotati di un sistema di tracciabilità della qualità “un prodotto, un codice a barre”. Ogni prodotto è associato a un lotto di produzione, una stazione di lavoro, un operatore e i dati di ispezione univoci, consentendo la completa tracciabilità.

Rispetto al tradizionale processo di assemblaggio sparso, questo modello controlla l'errore di consistenza dell'assemblaggio del prodotto entro ± 0,02 mm e la velocità di passaggio del prodotto è stabile a oltre il 99,8%.

La stabilità della produzione e l'uniformità del prodotto superano di gran lunga i normali processi industriali, ponendo le basi affinché i prodotti siano compatibili con vari serbatoi d'aria per autocarri pesanti, autobus e macchine edili dalla fonte di produzione.

Sistema di processo di sigillatura di precisione

In risposta alle dure condizioni di lavoro del serbatoio dell'aria, come l'accumulo di acqua ad alta pressione, grandi fluttuazioni di temperatura e frequenti aperture e chiusure, questa valvola di scarico controllata da solenoide ha stabilito un sistema di protezione di tenuta a tripla precisione.

Tutti i parametri di processo sono controllabili quantitativamente, prevenendo efficacemente perdite d'acqua, perdite d'aria e guasti alla tenuta. Gli standard di processo principali seguono rigorosamente gli standard dei componenti per carichi pesanti del settore e tutti i parametri hanno superato test di simulazione delle condizioni di lavoro di terze parti, con rapporti di test completi in archivio.

1. Sigillo di bloccaggio filettato:Le parti filettate del corpo della valvola e del nucleo della valvola sono rivestite uniformemente con uno speciale agente bloccante resistente alle alte temperature. Lo spessore del rivestimento è rigorosamente controllato entro 0,08-0,12 mm. Dopo l'indurimento, può resistere a un impatto ad alta pressione di 8 bar e prevenire l'allentamento e le perdite del filo.

2. Protezione dalla lubrificazione della coppia di movimento:Le superfici di contatto mobili del corpo valvola sono rivestite con grasso lubrificante di lunga durata e anti-invecchiamento, adatto per un intervallo di temperature estremamente ampio da -40 ℃ a +85 ℃. Ciò garantisce un'apertura e una chiusura fluide del nucleo della valvola senza inceppamenti e impedisce l'adesione a bassa temperatura o il guasto della secchezza ad alta temperatura.

3. Guarnizione radiale ad alta precisione:Le scanalature di tenuta della chiave vengono lavorate mediante fresatura di precisione. La tolleranza del corpo della scanalatura è controllata entro ±0,01 mm. In combinazione con un O-ring personalizzato a base di fluoro, il tasso di deformazione da allungamento dell'O-ring è rigorosamente controllato entro l'intervallo ottimale del 15%-20%, evitando un eccessivo invecchiamento da allungamento e perdite di rilassamento.

Dopo test di durata condotti da terzi, questo sistema di tenuta può raggiungere 100.000 aperture e chiusure ad alta frequenza senza perdite. Alla normale pressione di esercizio di 0,3 - 1,0 MPa per i serbatoi di stoccaggio, non presenta problemi di perdite d'aria o di acqua durante il funzionamento a lungo termine.

Si adatta perfettamente a varie condizioni di lavoro come camion, autobus, macchine edili e serbatoi di stoccaggio dei compressori d'aria. La durata del prodotto è superiore di oltre il 60% rispetto a quella delle normali valvole di drenaggio.

Tecnologia di sigillatura precisa automatizzata

Il processo di sigillatura della bobina del prodotto e dei fori del cavo adotta un'apparecchiatura di incapsulamento della colla AB completamente automatica di livello industriale durante tutto il processo. Elimina l'incertezza dell'incapsulamento manuale e stabilisce una procedura di incapsulamento standardizzata e basata sui dati per garantire l'isolamento elettrico, le prestazioni di impermeabilità e antipolvere del prodotto.

Tutti i parametri di processo sono tracciabili e verificabili e all'uscita dalla fabbrica viene fornito un rapporto sul test delle prestazioni elettriche.

Processo standardizzato di base

Innanzitutto, viene effettuato un trattamento di degasaggio sotto vuoto di 5 minuti, a 0,1 MPa, per eliminare completamente le microbolle all'interno del gel, prevenendo fessurazioni, infiltrazioni d'acqua e perdite di elettricità nel successivo ambiente ad alta temperatura e alta pressione.

In secondo luogo, viene attivata la modalità di erogazione del gel quantitativa e precisa, con l'errore del volume di erogazione controllato entro ±0,5 g, garantendo una sigillatura completa e senza interruzioni senza spazi vuoti o traboccamento del gel e una copertura del 100% della sigillatura.

L'apparecchiatura è dotata di un meccanismo intelligente anti-combustione a secco e di rimozione del gel di scarto, che pulisce automaticamente il gel inefficace allo spegnimento e al riavvio, eliminando il gel residuo che potrebbe influire sull'effetto sigillante.

Allo stesso tempo, è anche dotato di un sistema di pulizia completamente automatico e di rifornimento intelligente di acqua e tannino, senza alcun intervento umano durante tutto il processo.

Questo processo di incapsulamento automatizzato consente al prodotto di raggiungere un livello di protezione IP67, che può impedire completamente l'intrusione di pioggia, accumulo di acqua e polvere. La resistenza di isolamento della bobina rimane stabile a ≥100 MΩ, risolvendo efficacemente i problemi comuni di perdite, cortocircuiti e danni dovuti all'ingresso di acqua nelle valvole di drenaggio a controllo elettrico.

È adatto per condizioni di lavoro complesse all'aperto, umide e polverose dei veicoli e la sua stabilità di sicurezza elettrica supera di gran lunga quella dei normali prodotti del settore.

Controllo di qualità dell'intero processo

L'intera serie di valvole di scarico del veicolo ha stabilito un sistema di controllo qualità a tre livelli a circuito chiuso pre-evento, in-evento e post-evento. È dotato di apparecchiature di prova complete, standard operativi e rapporti di prova. Ogni prodotto viene sottoposto a 16 test approfonditi prima di lasciare la fabbrica. Nessun prodotto difettoso esce mai dalla fabbrica. Dispone di un file completo di conformità della qualità, che può supportare l'ispezione della qualità del commercio estero, l'ispezione della fabbrica del cliente e l'ispezione dei lotti.

1. Verifica del primo pezzo pre-consegna

Prima di ogni lotto di produzione, gli ispettori della qualità controlleranno le specifiche dei materiali, le dimensioni del corpo valvola, i parametri della bobina e gli accessori di tenuta. Il primo pezzo sarà sottoposto a misurazione a grandezza naturale, test di pressione e test di accensione. Solo dopo aver verificato che non vi siano errori è possibile procedere alla produzione di massa, eliminando così i problemi di qualità legati al lotto.

2. Autoispezione sulla postazione di lavoro

Dopo che ogni operatore della stazione di lavoro ha completato l'assemblaggio, controllerà uno per uno la distanza delle parti, lo stato di applicazione della colla e la precisione di installazione dell'O-ring. Eventuali prodotti deformati, disallineati o difettosi verranno automaticamente eliminati.

3. Ispezione finale e trasferimento

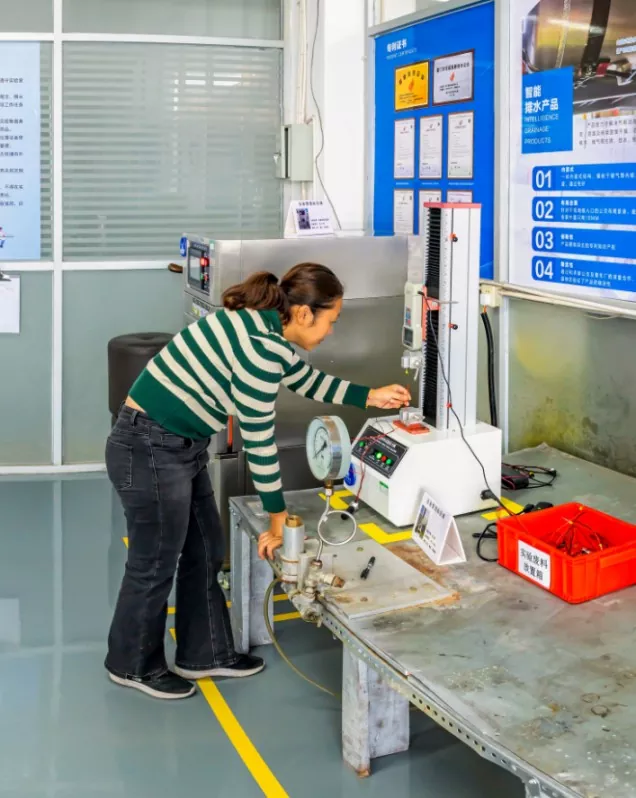

Una volta completato, il prodotto finito sarà sottoposto a test di tenuta al gas ad alta pressione, test di apertura e chiusura all'accensione e test di impermeabilità. Questi test simulano le condizioni operative reali del veicolo per il rilevamento.

Tutti i prodotti difettosi vengono numerati in modo uniforme, isolati per lo stoccaggio e registrati per la tracciabilità, formando un circuito chiuso per la correzione del problema. Dopo l'implementazione dell'intero sistema di controllo qualità, la percentuale di prodotti difettosi in fabbrica è inferiore allo 0,2%.

Attraverso test autorevoli di terze parti, tutti gli indicatori come tolleranza alla pressione, prestazioni di apertura e chiusura, durata della tenuta e sicurezza elettrica dei prodotti hanno soddisfatto gli standard e possono essere forniti rapporti di ispezione di fabbrica, rapporti di test delle prestazioni, rapporti sul livello di protezione IP, soddisfacendo gli standard di ingresso per i mercati esteri.

Specifiche principali del prodotto

Suggerimenti per la selezione del prodotto

1. Selezione della tensione

Per i piccoli autocarri leggeri e i veicoli commerciali domestici è preferibile la versione a 12 V; per autocarri pesanti, veicoli merci a lunga percorrenza, autobus di grandi dimensioni e macchine edili, la versione a 24 V è applicabile in modo uniforme per evitare discrepanze di tensione e prevenire malfunzionamenti durante l'avvio e lo spegnimento.

2. Selezione delle condizioni operative

In aree con forti piogge, elevata umidità e basse temperature, è necessario selezionare il modello con caratteristiche di impermeabilità IP67 e resistenza alle basse temperature per evitare l'accumulo di acqua, la formazione di ghiaccio e l'intrusione di polvere che potrebbero danneggiare il corpo della valvola.

3. Selezione della sostituzione

È compatibile con la maggior parte dei fori di installazione originali del serbatoio dell'aria di fabbrica dei veicoli commerciali, eliminando la necessità di modificare la tubazione e consentendo la sostituzione diretta della vecchia valvola di drenaggio manuale e della normale valvola di drenaggio a controllo elettrico semplice. È anche compatibile con i principali modelli di veicoli sul mercato.

4. Selezione del lotto

Flotte, officine di riparazione e acquirenti del commercio estero possono combinare le specifiche lotti 12V/24V. Sono supportati loghi e imballaggi in batch personalizzati ed è adatto per l'etichettatura di marchi all'estero, distribuzione di canali e altri requisiti.

Domande frequenti sull'utilizzo del prodotto

Q1: Perché la valvola di scarico temporizzata a controllo elettronico non può scaricare automaticamente l'acqua dopo l'installazione?

R: Innanzitutto, controlla se la tensione è compatibile e il cablaggio è sicuro; in secondo luogo, controllare se la pressione del serbatoio dell'aria raggiunge la soglia di funzionamento di 0,3 MPa. Se non è stato utilizzato per molto tempo, è possibile pulire leggermente le impurità nel filtro del corpo valvola. Dopo una normale installazione e abbinamento, scaricherà automaticamente l'acqua a intervalli regolari.

Q2: È normale che si verifichi una leggera perdita d'aria durante l'uso del prodotto?

R: In condizioni normali non dovrebbero esserci perdite d'aria. Se si verificano perdite d'aria, solitamente sono dovute al disallineamento dell'O-ring o all'allentamento della tubazione. Basta stringere nuovamente la tubazione e controllare le parti di tenuta per risolvere il problema. Le prestazioni di tenuta dei prodotti forniti dalla fabbrica sono state testate ad alta pressione e non sono presenti problemi di qualità.

Q3: Si congelerà e rimarrà bloccato in inverni estremamente freddi?

R: Il prodotto è progettato per essere compatibile con ambienti a bassa temperatura -40 ℃. Le guarnizioni e i lubrificanti sono realizzati con materiali resistenti alle basse temperature e il corpo valvola non è progettato per trattenere l'acqua. In condizioni operative normali, non si congela e non si blocca. È adatto per l'uso a lungo termine nelle aree settentrionali e ad alta quota.

Q4: Quanto dura la vita del prodotto? Offre garanzia post-vendita?

R: In normali condizioni di utilizzo del veicolo, la durata può raggiungere dai 3 ai 5 anni. Tutti i modelli sono dotati di garanzia di esportazione standard. Se non viene danneggiato da fattori umani, può essere sostituito tramite il servizio post-vendita. Durante tutto il processo verranno forniti servizi di supporto tecnico.

Q5: Supportate la personalizzazione batch e l'OEM transfrontaliero?

R: Supportiamo la produzione di ordini su larga scala, la progettazione di logo personalizzati per i prodotti, la personalizzazione dell'imballaggio standard per l'esportazione e possiamo fornire una serie completa di rapporti di prova e documenti di qualificazione per soddisfare i requisiti di vendita su piattaforme estere e le esigenze di fornitura per i canali offline.
