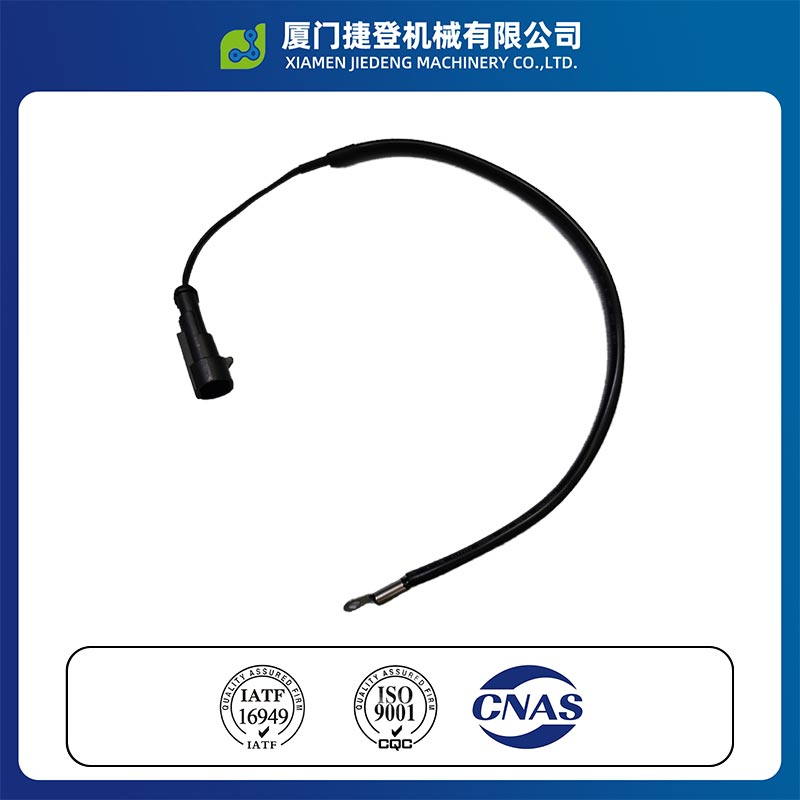

Sensore di temperatura della valvola di scarico

Il sensore di temperatura della valvola di scarico, sviluppato dal produttore esperto in Cina: Xiamen Jiedeng Machinery Co., Ltd., è specificamente progettato per il sistema di drenaggio dei serbatoi dell'aria dei veicoli commerciali. Adotta uno standard design dell'interfaccia, è facile da installare, resistente alle vibrazioni e agli agenti atmosferici.

Può raccogliere la temperatura ambiente in tempo reale e restituirlo al controller, consentendo il riscaldamento automatico a basse temperature per prevenire il congelamento, evitando efficacemente il congelamento della valvola di drenaggio e garantendo il funzionamento affidabile del sistema di percorso del gas.

Progettazione della struttura e delle specifiche

1. Fine dell'installazione:

La valvola di scarico per il sensore di temperatura del serbatoio dell'aria è dotata di una piastra di fissaggio in metallo con fori di installazione, adatto per bulloni di installazione con un diametro di 4±0,5 mm e una lunghezza di installazione di 24±0,5 mm.

Può essere fissato direttamente nella posizione di ventilazione esterna del veicolo per garantire che il sensore sia esposto al reale flusso d'aria ambientale, evitando l'influenza della temperatura locale sulla precisione della misurazione.

2. Parte del cavo:

Viene fornito un cavo in PVC di 400±20 mm di lunghezza, con eccellenti prestazioni di isolamento, resistenza agli agenti atmosferici, e caratteristiche antietà.

Può adattarsi al complesso ambiente di installazione dell'esterno del veicolo ed è non facilmente danneggiato da vibrazioni, alte temperature o sbalzi di bassa temperatura.

3. Estremità del connettore:

Un connettore automobilistico standardizzato (modello a guscio 282104-1, modello terminale 282404-1, modello a spina sigillata 281934-4) è utilizzato, compatibile con i principali sistemi di controllo elettronico dei veicoli commerciali. L'installazione è semplice e ha prestazioni affidabili di impermeabilità e antipolvere.

Parametri tecnici fondamentali

Vantaggi della progettazione e scenari applicativi

1. Posizione di installazione:

Questo sensore di temperatura della valvola di scarico è progettato specificamente per l'area di ventilazione esterna del veicolo, garantire che possa raccogliere la reale temperatura ambiente anziché le fonti di calore locali dal vano motore, cabina, ecc. Fornisce dati di riferimento accurati per il controllo del sistema di climatizzazione e dell'elettronica unità di controllo.

2. Struttura robusta:

La combinazione della staffa di montaggio in metallo e del cavo in cloruro di polivinile offre un'eccellente resistenza alle vibrazioni e resistenza all'invecchiamento, in grado di sopportare le vibrazioni e i cicli termici (alte e basse temperature) sperimentato durante il funzionamento di veicoli commerciali, ottenendo così una durata a lungo termine.

3. Alta compatibilità:

Utilizzando connettori standard del settore e specifiche di installazione, può essere installato direttamente nel sistemi di monitoraggio della temperatura ambientale della maggior parte dei modelli di veicoli commerciali senza alcuna modifica aggiuntiva.

4. Risposta sensibile:

Ha una rapida velocità di risposta alla temperatura e caratteristiche di resistenza ad alta precisione, che possono riflettersi rapidamente variazioni di temperatura e forniscono un supporto stabile del segnale per funzioni come il condizionamento automatico dell'aria del veicolo regolazione e controllo dell'aspirazione del motore.

Applicazione del prodotto

Il congelamento a bassa temperatura è un rischio importante che causa il guasto della valvola di drenaggio e il blocco dell'aria passaggio nel sistema di drenaggio del serbatoio di accumulo dell'aria dei veicoli commerciali.

Come componente chiave dell'intelligente sistema di controllo dello scarico, il sensore di temperatura del serbatoio di stoccaggio del gas rileva la temperatura dell'ambiente esterno tempo reale e restituisce il segnale al controller del sistema.

Analizzando i dati di temperatura, il controller attiverà automaticamente la funzione di riscaldamento dello scarico valvola quando la temperatura ambiente è inferiore alla soglia impostata; quando la temperatura ritorna nell'intervallo di sicurezza, esso spegnerà automaticamente il riscaldamento.

Ciò consente un controllo preciso della temperatura e una protezione antigelo, evitando il guasto della valvola di drenaggio a causa del congelamento a bassa temperatura e garantendo la stabilità e affidabilità del sistema di passaggio dell'aria in condizioni di freddo intenso.
