Sistema di controllo intelligente del drenaggio

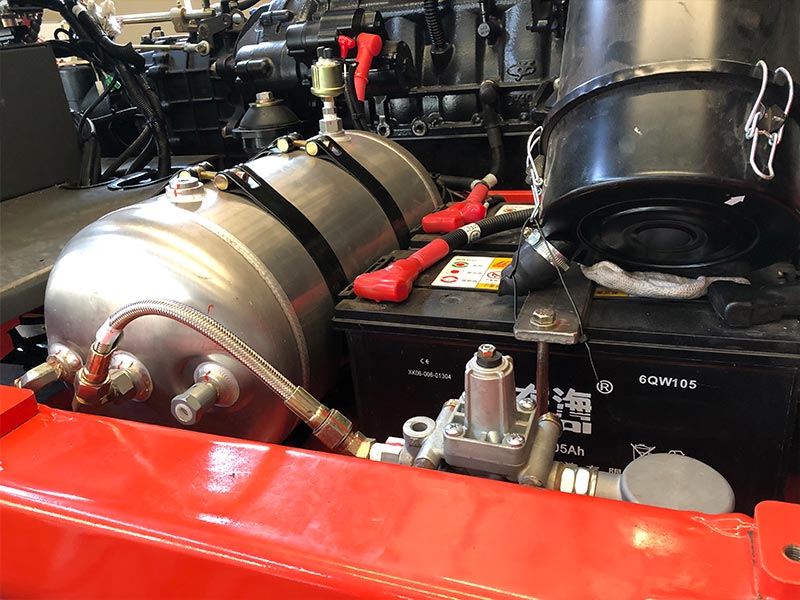

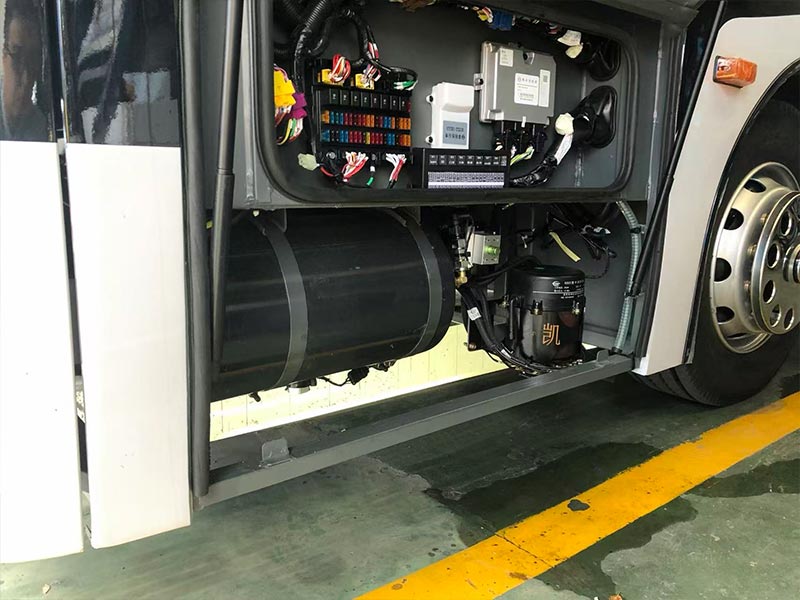

Il sistema di controllo intelligente del drenaggio prodotto da Xiamen Jiedeng è compatibile con la tensione del veicolo a 24 V CC. Il le configurazioni di potenza costante e riscaldamento sono dotate di fusibili da 10 A e l'alimentazione chiave è dotata di un fusibile da 5 A. Il Il cablaggio utilizza filo di rame a parete sottile stagnato, con un livello di protezione IP67. La valvola di drenaggio è installata secondo la filettatura M22×1,5 e il controller deve essere collocato in un luogo impermeabile, antipolvere e facile zona manutenibile.

Interazione del segnale di comunicazione CAN

Il controller è dotato di interfacce di comunicazione CAN-H e CAN-L, che possono essere collegate all'Area Controller Rete per realizzare l'intercomunicazione del segnale. Riceve in modo sincrono segnali quali condizioni operative del veicolo, posizione chiave ON, stato freno a mano e, in base allo stato di guida e parcheggio, blocca la logica di drenaggio. Durante durante la guida, chiude la protezione di drenaggio della pressione dell'aria frenante del veicolo.

Controller drenaggio parcheggio

È compatibile con le modalità del segnale del freno a mano sia ad alta efficacia che a bassa efficacia ed è adattabile all'elettricità definizioni dei diversi modelli di veicoli. Quando il veicolo non è in condizione di applicare il freno a mano durante la guida, il sistema blocca forzatamente tutte le valvole di drenaggio per impedire qualsiasi movimento ed eliminare il rischio di perdite di pressione durante driving;

Quando si tira il freno a mano e il veicolo entra nello stato di parcheggio, l'autorizzazione allo scarico viene eseguita automaticamente sbloccato, e le valvole di drenaggio multicanale iniziano a funzionare secondo la sequenza preimpostata. This not only ensures la sicurezza della frenata di guida del veicolo, ma consente anche il drenaggio automatico nello stato di parcheggio, raggiungendo un equilibrio tra sicurezza e praticità.

Controllore di drenaggio obbligatorio

Il sistema è dotato di un interruttore a levetta resettabile esterno per il drenaggio forzato, che funge da canale di controllo manuale separato dal programma automatico. Premendo l'interruttore si avvierà immediatamente il drenaggio e lo scarico simultanei di più valvole di drenaggio e il rilascio del pulsante interromperà immediatamente il funzionamento. L'operazione è semplice e sensibile.

È applicabile principalmente a scenari quali la manutenzione quotidiana dei veicoli, lo scarico manuale delle condutture e l'emergenza drenaggio in condizioni particolari. La modalità manuale funziona in modo indipendente e non interferisce con l'originale automatic control logic.

Rilevamento guasti del controller

Quando la chiave del veicolo è impostata sulla posizione "ON", il controller esegue automaticamente autocontrolli individuali sul 8-way drainage valves. Viene utilizzato un meccanismo di allarme con codice luminoso lampeggiante, in cui il numero di lampeggi è preciso corrisponde al cortocircuito, ai guasti di circuito aperto di ciascun corpo valvola e può anche essere il guasto di rilevamento della temperatura costantemente illuminato per una rapida indicazione, facilitando una rapida risoluzione dei problemi.
