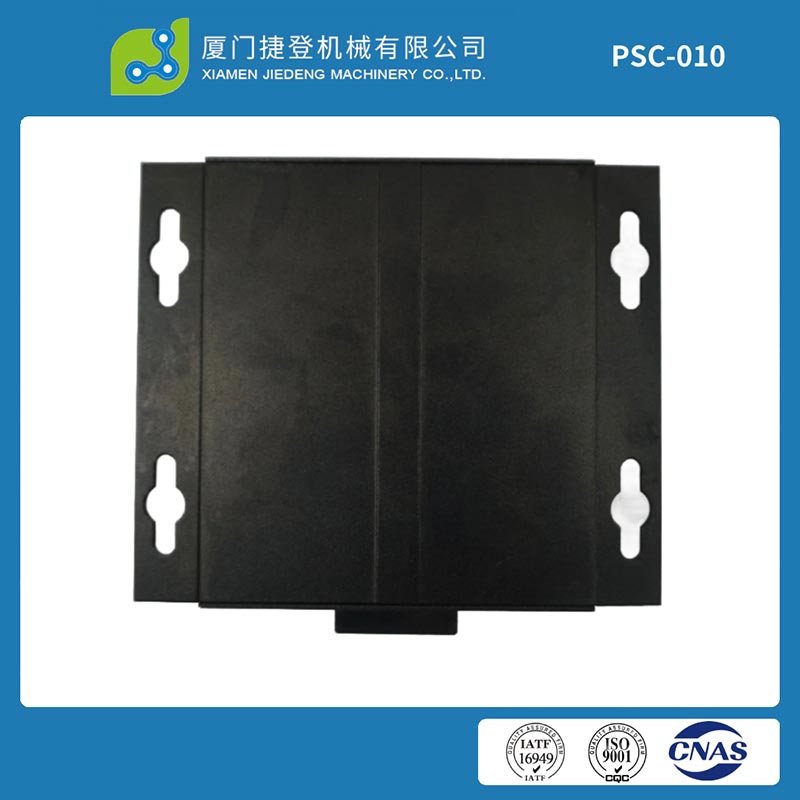

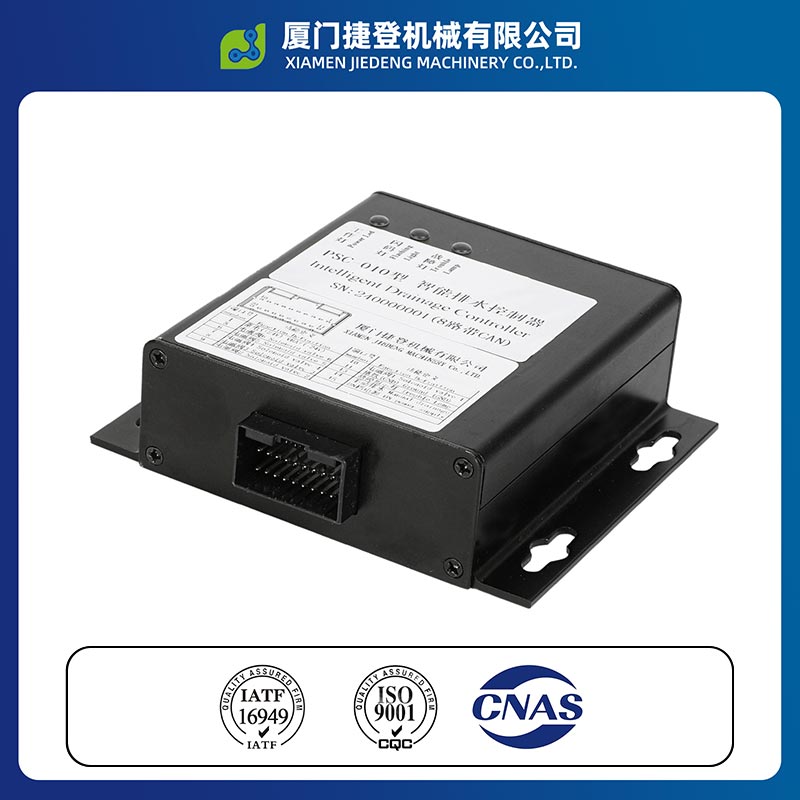

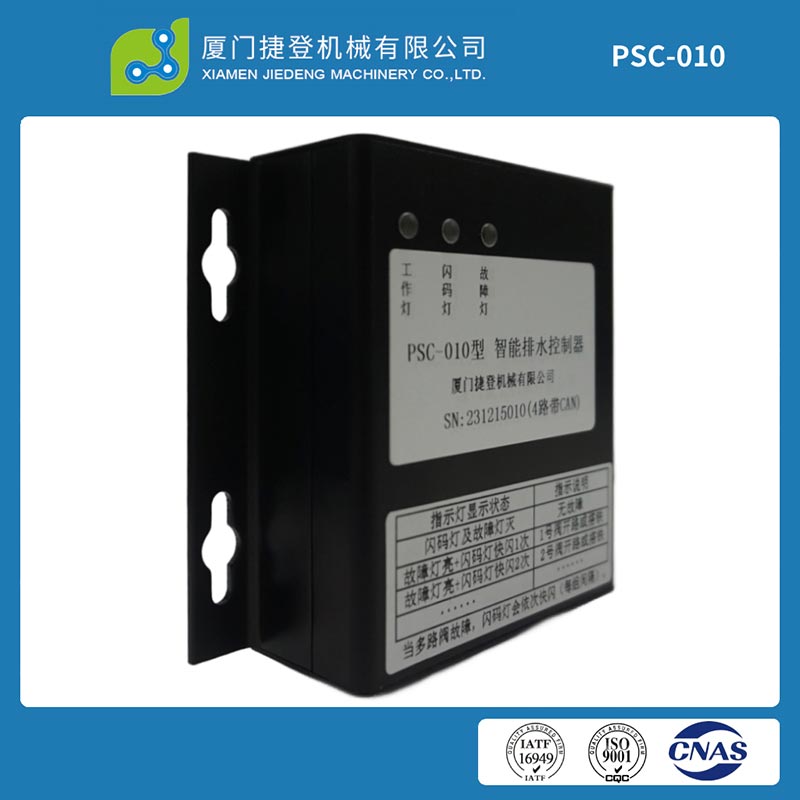

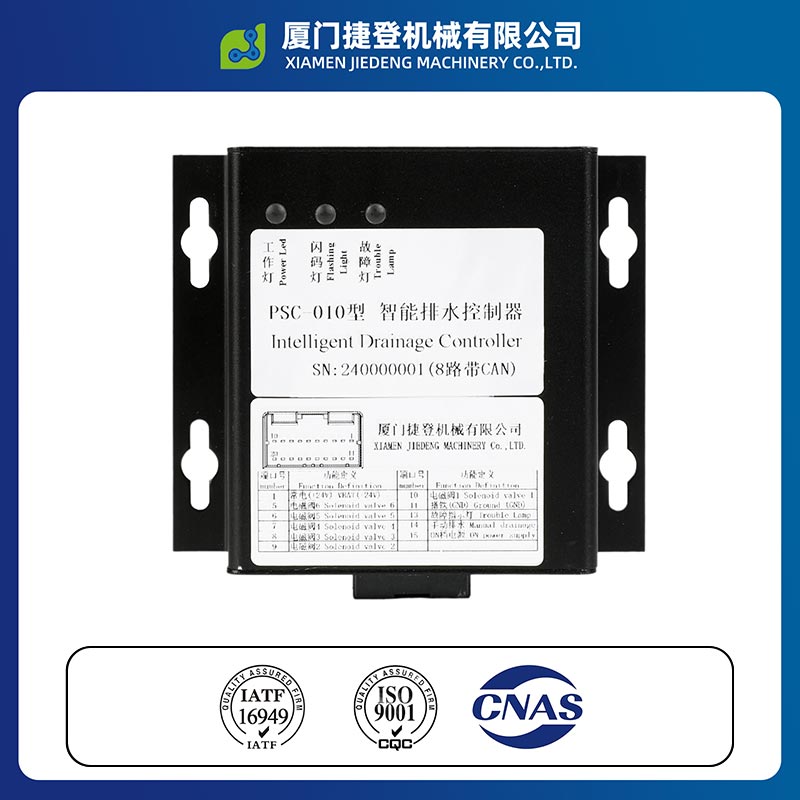

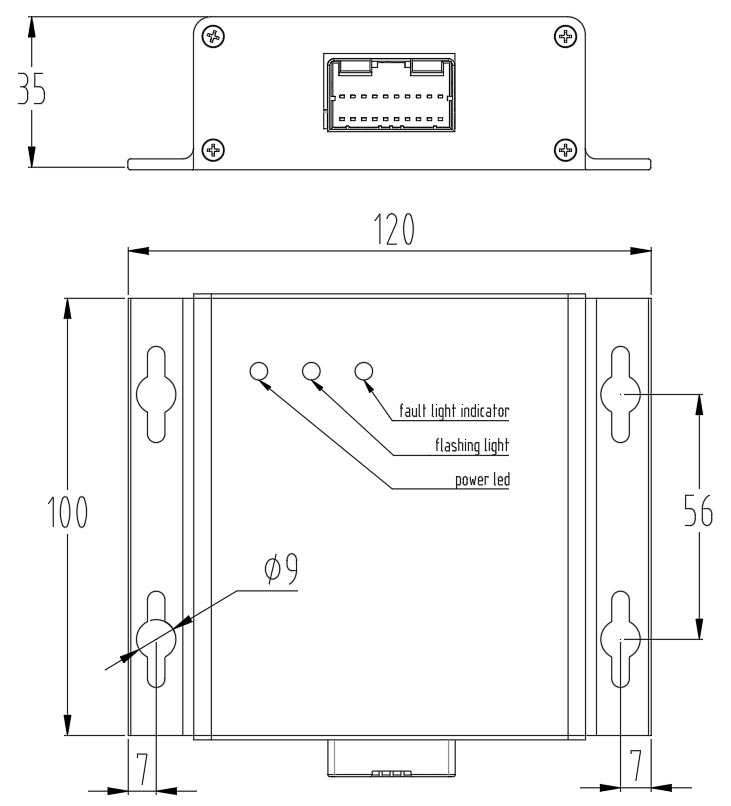

Potente controller di drenaggio intelligente

Il "potente controller di drenaggio intelligente" fornito da Xiamen Jiedeng è una parte indispensabile del intelligente sistema di controllo del drenaggio. Il sistema di controllo intelligente del drenaggio è adatto principalmente al freno pneumatico accumulatore dei veicoli commerciali, sostituendo la tradizionale valvola di drenaggio manuale e scaricando automaticamente il accumulato acqua nel cilindro. Può evitare potenziali pericoli come la corrosione dei tubi, il blocco delle valvole e l'impianto frenante fallimento causato dall’accumulo di acqua. L'intero processo non richiede operazioni manuali da parte dell'uomo, garantendo così il lungo termine funzionamento stabile e sicuro dell'intero sistema frenante del veicolo.

Principio di funzionamento

※ Il sistema funziona in coordinamento con la valvola di scarico a controllo elettrico e il controller di scarico intelligente.
※ In caso di interruzione di corrente e statica, la valvola di scarico rimane ben chiusa per garantire l'assenza di perdite di gas sorgente nel bollitore.
※ Quando acceso e in funzione, il nucleo della valvola elettromagnetica viene azionato dalla forza elettromagnetica, aprendosi il canale di scolo.
※ Con l'aiuto della pressione del gas interna del cilindro di stoccaggio, l'accumulo di acqua avviene automaticamente dimesso.
※ Il controller raccoglie simultaneamente vari segnali come temperatura, freno a mano e bus CAN.
※ Sulla base dei segnali raccolti, realizza il controllo logico del sistema di drenaggio completamente automatico. Il drenaggio inizia e il processo di arresto non richiede alcun intervento manuale.

Architettura della composizione hardware principale

I componenti principali dell'intero sistema di drenaggio intelligente includono: controller di drenaggio intelligente, 8 canali valvola di drenaggio a controllo elettrico, relè di riscaldamento, sensore di temperatura, interruttore di drenaggio forzato, indicatore di guasto luce e cavo di comunicazione CAN.

1. Controller di drenaggio intelligente: svolge la funzione principale del funzionamento logico generale del sistema e dell'esecuzione del controllo.
2. Valvola di drenaggio a controllo elettrico a 8 canali: responsabile dell'esecuzione di più azioni di drenaggio del cilindro di stoccaggio.
3. Sensore di temperatura: raccoglie la temperatura ambientale in tempo reale per fornire la base per la logica di riscaldamento e drenaggio.
4. Relè di riscaldamento: controlla il circuito di riscaldamento in inverno per ottenere una protezione antigelo a bassa temperatura.
5. Interruttore di drenaggio forzato: fornisce una funzione di controllo manuale del drenaggio forzato.
6. Indicatore luminoso di guasto: utilizzato per l'indicazione di guasto del sistema e il feedback dell'allarme.
7. Cavo di comunicazione CAN: consente la trasmissione del segnale del veicolo e l'interazione della comunicazione.

Configurazione di drenaggio a otto canali

Il controller supporta 8 canali indipendenti della valvola di scarico, che possono essere abbinati a più cilindri di stoccaggio dell'aria modelli per drenaggio separato. La valvola 1 è dedicata al drenaggio del cilindro di stoccaggio dell'aria rigenerativa, mentre la i restanti canali da 2 a 8 funzionano indipendentemente in momenti diversi. Ogni canale ha il proprio cablaggio di controllo e interfaccia e i numeri dei canali possono essere distinti da etichette, soddisfacendo i requisiti di layout dei diversi veicoli modelli di bombole di accumulo dell'aria.

Funzione di riscaldamento automatico invernale

Il sistema è dotato di una logica di riscaldamento a bassa temperatura del Controller. Dopo l'accensione, si avvierà automaticamente riscaldare quando la temperatura ambiente è ≤ 3℃ e interrompere il riscaldamento quando è ≥ 5℃. E' dotato di riscaldamento a 24V/20A relè, che è compatibile con i fasci di cavi riscaldanti con guscio in alluminio. Ciò impedisce la valvola di drenaggio e la tubazione congelamento e intasamento alle basse temperature, garantendo il normale funzionamento anche in regioni estremamente fredde.
